pemasangan bumbung rata solar
hq mount mount bumbung rata telah direka untuk memenuhi keperluan sudut kecondongan laras.
sudut kecondongan boleh laras yang ada membuat sistem untuk mendapatkan kecekapan yang terbaik.
ciri-ciri pemasangan bumbung timah rata solar:
1. sistem gunung bumbung yang fleksibel
2. penjimatan yang signifikan.
3. keserasian modul tinggi
4. kuasa dan harga yang kompetitif.
5. kekuatan tinggi dan rintangan-karat.

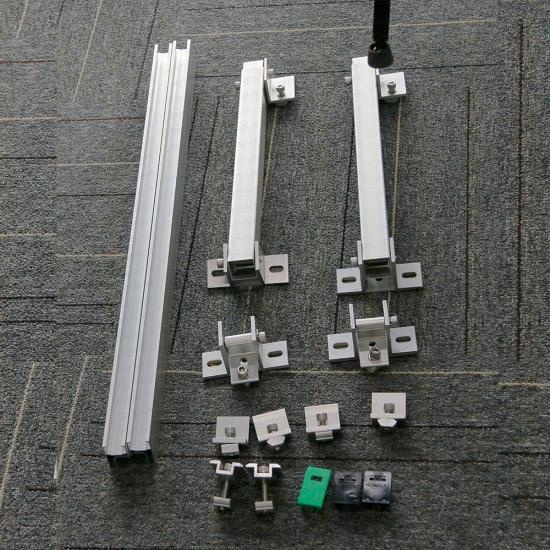

butiran produk
|
ap plikasi |
bumbung rata |
pv moudle |
dirangka |
|
susun atur |
landskap & amp; potret |
ketinggian bangunan |
sehingga 20m |
|
sudut jubin |
tetap, 10-60 ° |
kelajuan angin |
sehingga 88m / s (316.8kmh / 196.9mph) |
|
bahan |
aluminium anodized 6005t6, keluli tahan karat 304,410 |
standard |
sebagai / nzs1170.2: 2011,
jis c 8955: 2011
|
alat
arahan pemasangan
mengikut malaikat pemasangan praktikal, tentukan lokasi setiap pendakap asas, dimensi s.
kurungan pangkalan depan pra-dipasang.
pasangkan pendakap asas hadapan di atas bumbung, selesaikan dengan skru.
pemasangan rel depan
1. pasangkan bolt melalui alur lampiran.
2. lampirkan bolt ke dalam alur kereta api, putar baut untuk melibatkan alur.
3. kencangkan bolt untuk menetapkan kereta api, pastikan tandanya di bahagian bawah bolt adalah menegak ke alur.

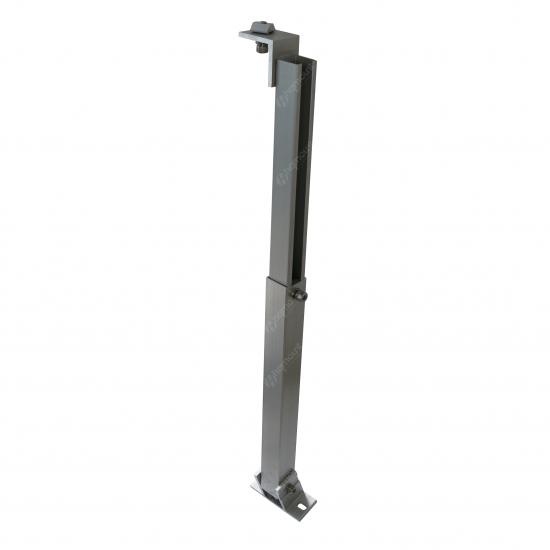

sokongan belakang adalah pra-dipasang.
membaiki panel solar ke kereta api dengan penjepit antara dan penjaga akhir.
1. lemparkan panel terhadap panel dipasang, kemudian pasangkan penjepit antara.
2. pasangkan pengapit hujung rapat dengan panel dan pasangkannya. harus ada margin d = 25mm -30mm.
butir-butir pemasangan antara penggunting.
1.put bolt ke alur kereta api.
2. letakkan bolt ke kedudukan dekat panel solar. terlibat kepala bolt dengan alur.
3.pancarkan antara, pastikan yang tanda di bahagian bawah bolt selari dengan kelebihan solar panel.
butiran pemasangan pemasangan pengapit.
1. letakkan bolt ke alur kereta api.
2. luncurkan bolt ke kedudukan dekat panel solar. terlibat kepala bolt dengan alur.
3. mengikat pengapit akhir, buat pastikan tanda di bahagian bawah bolt selari dengan kelebihan kepada panel solar.
