sistem atap solar trapezoidal

tapak pemasangan : bumbung logam bernada

ketinggian bangunan : sehingga 20m

kelajuan angin maksimum : 60 m / s

beban salji : sehingga1.4kn / m2

piawaian : jis c8955: 2011 dan / nzs 1170

bahan : sus304 & amp; al 6005-t5

warna : semulajadi

anti-menghakis : anodized

waranti : Waranti 12 tahun

duratiom : lebih daripada 20 tahun

senarai komponen

gambaran sistem komponen

1. mengapit
2. pengapit hujung
3. kereta api
4. penyambung
5. cangkuk

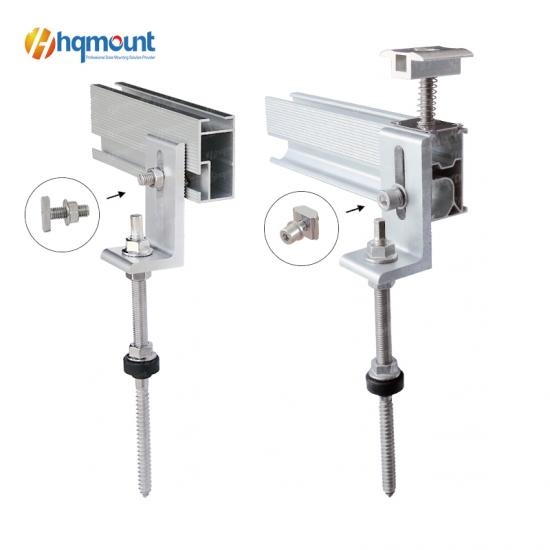

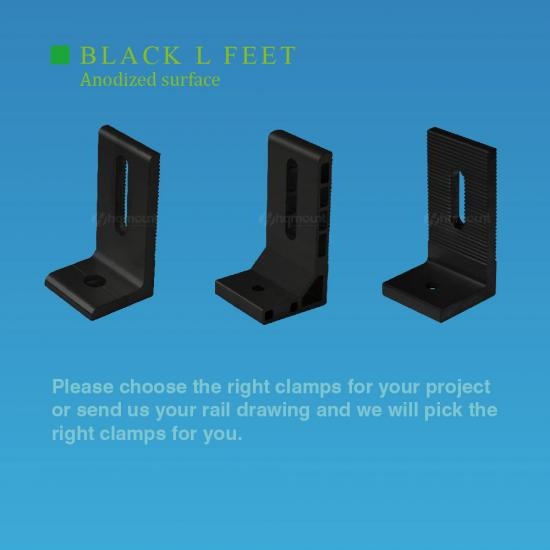

l kaki pemasangan

- bumbung atas bumbung trapezoid harus panjang minimum 20mm.
- disarankan untuk membaiki panel solar dengan ¼ jumlah panjang panel antara tepi hujung
dan kereta api.
- jurang antara dua panel suria adalah hujung lebar 17mm.

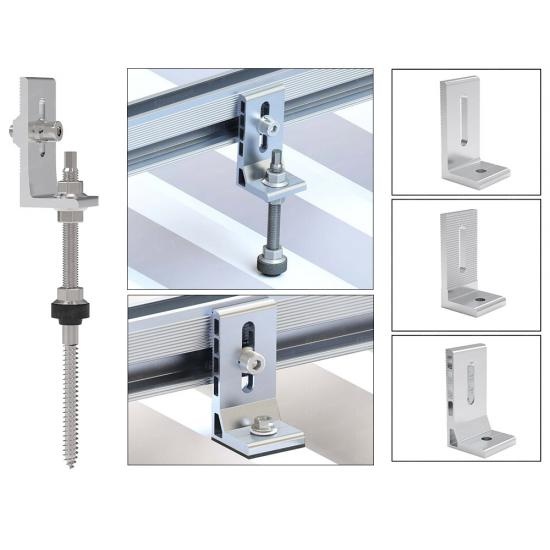

menetapkan landasan untuk l kaki

a. pasangkan bolt melalui alur l kaki.

b. lampirkan bolt ke dalam alur kereta api, putar baut untuk melibatkan alur.

c. kencangkan bolt untuk menetapkan kereta api, pastikan tandanya di bahagian bawah bolt adalah menegak ke alur.

c onnect dua rel bersama-sama, luncurkan penyambung bahagian belakang rentas pra-dipasang separuh jalan ke sisi, kemudian kencangkan dengan empat keping skru menoreh sendiri dengan tegas .
